ενότητα 1270-1610nm 1.6dB CWDM Mux Demux για το σύστημα 5G Fronthaul

ενότητα 1270-1610nm 1.6dB CWDM Mux Demux για το σύστημα 5G Fronthaul

1270-1610nm 1.6dB CWDM Mux Demux Module For 5G Fronthaul System
1270-1610nm 1.6dB CWDM Mux Demux Module For 5G Fronthaul System 1270-1610nm 1.6dB CWDM Mux Demux Module For 5G Fronthaul System 1270-1610nm 1.6dB CWDM Mux Demux Module For 5G Fronthaul System 1270-1610nm 1.6dB CWDM Mux Demux Module For 5G Fronthaul System

Μεγάλες Εικόνας :  ενότητα 1270-1610nm 1.6dB CWDM Mux Demux για το σύστημα 5G Fronthaul

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Unifiber or OEM
Πιστοποίηση: ROHS
Αριθμό μοντέλου: συμπαγής CWDM mux demux ενότητα 8 καναλιών
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: 3~5 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 500pcs/day
Λεπτομερής Περιγραφή Προϊόντος
Προϊόν: συμπαγής CWDM mux demux ενότητα 8 καναλιών Αριθ. των καναλιών: 8 κανάλια
Μήκος κύματος: 1270-1610NM Passband: CW±6.5nm
Κατευθυντικότητα: ≥ 50dB PDL: ≤0.30 DB
Διάσταση (HxWxD): 6.5x15.5x21 χιλ. Εφαρμογή: WDM 5G Fronthaul συνδέσεις δικτύων CATV συστημάτων PON
Υψηλό φως:

1270nm CWDM Mux Demux

,

1.6dB CWDM Mux Demux

,

πολυδιαυλωτής τμήματος μήκους κύματος 5G Fronthaul

8 το CH uc-CWDM είναι ένα πρότυπο των συσκευών νέας γενιάς CWDM mux demux serie με το ίχνος 21x15.5x6.5mm και την απώλεια ενθέτων 1.6dB.
Με βάση TFF και την ελεύθερου χώρου τεχνολογία, που αξιοποιούν διπλωμάτων ευρεσιτεχνίας του οπτικού σχεδίου τρεκλίσματος πορειών των πολυ-στρωμάτων και όλης της δομής γυαλιού, οι συσκευές uc-CWDM Unifiber είναι εξαιρετικά-μικρού μεγέθους, ακραία χαμηλή απώλεια ενθέτων, η υψηλή αξιοπιστία και η άριστη απόδοση στη σύγκριση με τον παραδοσιακό τρεις-λιμένα έπεσαν απότομα ενότητες CWDM, είναι αληθινά WDM ιδέας συσκευές που ικανοποιούν συνολικά την απαίτηση της τάσης επικοινωνίας νέας γενιάς: μικρότερο ίχνος, υψηλότερη απόδοση και ενέργεια αποδοτικά.



Ελεύθερου χώρου οπτικό σχέδιο τρεκλίσματος πορειών ΕΝΑΝΤΙΟΝ της ίνας τριών λιμένων που καθοδηγεί:



8channels 1270-1610nm 1,6 συμπαγής CWDM mux demux συσκευή DB IL εξαιρετικά 8channels 1270-1610nm 1,6 συμπαγής CWDM mux demux συσκευή DB IL εξαιρετικά

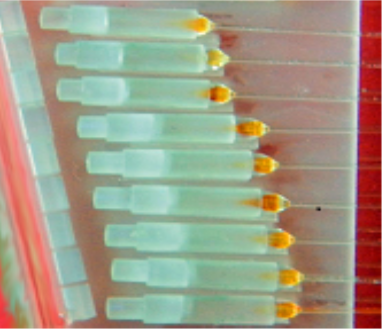

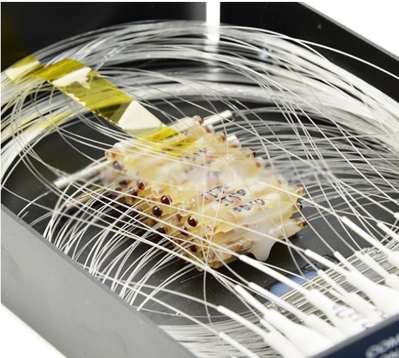

Παραδοσιακό WDM τρεις-λιμένων: Ίνα που καθοδηγεί εσωτερικό ελεύθερου χώρου WDM: Οπτική διαχείριση πορειών μέσα





Χαρακτηριστικά γνωρίσματα

Ακραίο μικρό ίχνος και ίνα μέσα έξω στην ίδια πλευρά, εύκολα για να διαχειριστεί

Ακραία χαμηλή απώλεια εισαγωγής, για να βελτιώσει την ποιότητα και για να επεκτείνει την απόσταση μετάδοσης

Άριστη θερμική σταθερότητα στην εργασία στην ευρεία λειτουργούσα σειρά θερμοκρασίας

Κάθε κανάλι μπορεί να ρυθμιστεί χωριστά, για να πάρει την υψηλή ακρίβεια μήκους κύματος

Εξαιρετικά συμπιεσμένη οπτική πορεία, που αποφεύγει τα προβλήματα διασποράς που προκαλούνται από την οπτική αποζημίωση πορειών μεταξύ των καναλιών, άριστη ομοιομορφία κανάλι--καναλιών

Σπίτι ανοξείδωτου, συσκευασία συγκόλλησης λέιζερ, σωλήνας μετάλλων για να προστατεύσει την ίνα, κατάλληλη για το σκληρό περιβάλλον



Εφαρμογή

Το Unifiber uc-CWDM Mux Demux χρησιμοποιείται συνήθως για την επέκταση της μέγιστης απόστασης των συνδέσεων CWDM, και το εύκαμπτο μίγμα 1G/10G/25G/40G/100G/200G Ethernet, του SAN, OTN, SDH/SONET και των εγγενών τηλεοπτικών υπηρεσιών. Λόγω του μικρού ίχνους του, UC - CWDM είναι επίσης ενσωματώθηκε μέσα στον πομποδέκτη CWDM για να σώσει το διάστημα για τις συσκευές λέιζερ και PD.



Προδιαγραφές:

Παράμετρος αξία
Κεντρικό μήκος κύματος 1271nm-1610nm
Διάστημα καναλιών 20nm
Passband καναλιών ±6.5nm
Απώλεια εισαγωγής ≤ 1.6dB
Passband κυματισμός ≤ 0.5dB
Επιστροφής απώλεια ≥ 45dB
Κατευθυντικότητα ≥ 50dB
Εξαρτώμενη απώλεια πόλωσης ≤ 0.3dB
Παρακείμενη απομόνωση ≥ 30dB
Μη-δίπλα στην απομόνωση ≥ 40dB
Τύπος πλεξίδων άσπρος χαλαρός σωλήνας 0.9mm
Χειρισμός δύναμης ≤ 500mW
Λειτουργούσα θερμοκρασία -40 σε 85°C (- 40 σε 185°F)
Θερμοκρασία αποθήκευσης -40 σε 85°C (- 40 σε 185°F)
Διαστάσεις (HxWxD) 21x145.5x6.5mm

















































ενότητα 1270-1610nm 1.6dB CWDM Mux Demux για το σύστημα 5G Fronthaul 2
