Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Λειτουργούν μήκος κύματος: | 1270nm-1610nm | CH: | 8+1ch CWDM |
|---|---|---|---|
| Συσκευασία: | 1U ράφι που τοποθετείται | Συνδετήρας: | LC/UPC |
| Τύπος ινών: | SMF-28e ή προσαρμοσμένος | Εφαρμογή: | PON network/CATV |
| Επισημαίνω: | πολυδιαυλωτής οπτικών ινών,Παθητικός πολυδιαυλωτής CWDM |
||

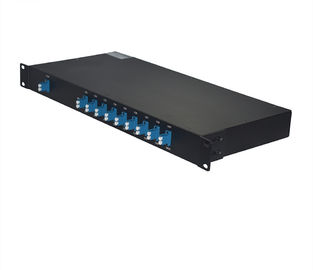

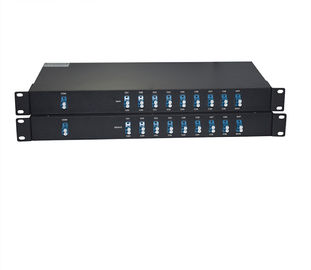

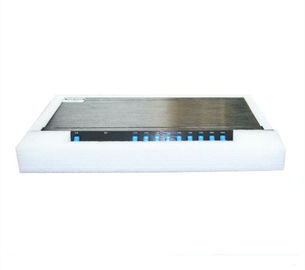

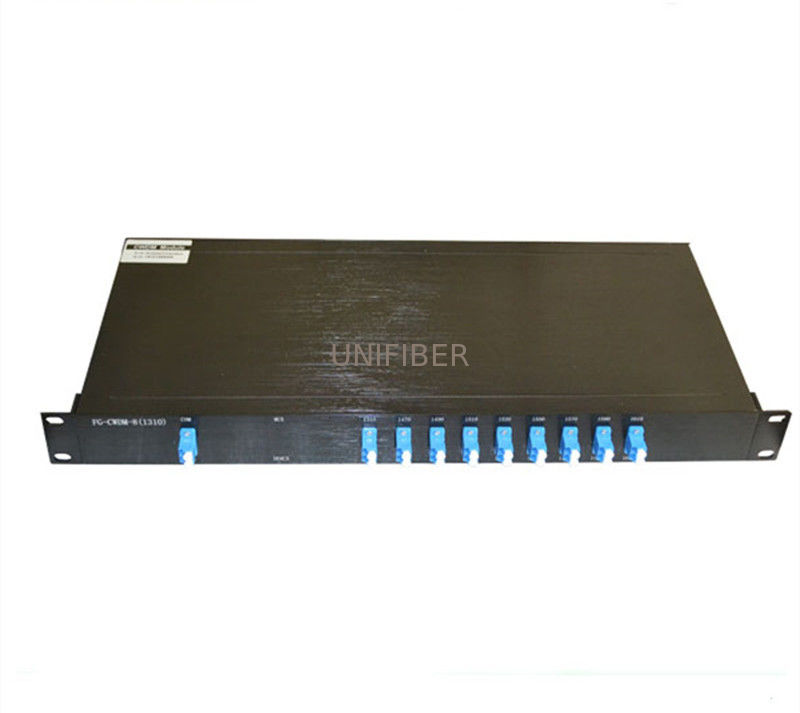

1U το ράφι τοποθετεί τη διπλή ενότητα καναλιών CWDM Mux Demux ινών 1470nm~1610nm 8+1CH με το λιμένα 1310nm, LC/UPC
Η ενότητα CWDM Mux/Demux πέρα από μια ενιαία ή διπλή ενιαία ίνα τρόπου είναι αρκετά κοινή να επεκτείνει το γενικό εύρος ζώνης σας. Προσφέρει την υψηλές σταθερότητα και την αξιοπιστία, και έχει το μικρό μέγεθος συσκευασίας. Το λειτουργούν μήκος κύματός του είναι από το 1270 NM σε 1610nm (1261nm-1611nm) που προσφέρουν συνολικά 18 κανάλια με το διάστημα καναλιών 20nm.
Χαρακτηριστικά γνωρίσματα:
Καλή ομοιομορφία κανάλι--καναλιών
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση
Χαμηλό PDL
Υψηλές αξιοπιστία και σταθερότητα
Ευρύ λειτουργούν μήκος κύματος: 1270nm-1610nm
Ευρεία λειτουργούσα θερμοκρασία: -20 σε +70℃
Συμπαγές σχέδιο
Εφαρμογές:
Συνδέσεις CATV
Προσθέστε/πτώση
Σύστημα CWDM
Δίκτυα PON
Παράμετροι:
| Παράμετρος | 4 κανάλι | 8 κανάλι | Κανάλι 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Μήκος κύματος καναλιών (NM) | 1270~1610 | ||||||
| Ακρίβεια κεντρικού μήκους κύματος (NM) | ±0.5 | ||||||
| Διάστημα καναλιών (NM) | 20 | ||||||
| Passband καναλιών (εύρος ζώνης @-0.5dB (NM) | >13 | ||||||
| Απώλεια εισαγωγής (DB) | ≤1.2 | ≤1.5 | ≤3.0 | ||||
| Ομοιομορφία καναλιών (DB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Κυματισμός καναλιών (DB) | 0,3 | ||||||
| Απομόνωση (DB) | Παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >30 |
| Μη-παρακείμενος | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | >40 | |
| Inertion ευαισθησία θερμοκρασίας απώλειας (dB/°C) | <0> | ||||||
| Μετατόπιση θερμοκρασίας μήκους κύματος (nm/°C) | <0> | ||||||
| Εξαρτώμενη απώλεια πόλωσης (DB) | <0> | ||||||
| Διασπορά τρόπου πόλωσης | <0> | ||||||
| Κατευθυντικότητα το (dB) | >50 | ||||||
| Επιστροφής απώλεια (DB) | >45 | ||||||
| Μέγιστος χειρισμός δύναμης (MW) | 500 | ||||||
| Θερμοκρασία Opterating (°C) | -5~+75 | ||||||
| Θερμοκρασία αποθήκευσης (°C) | -40~85 | ||||||
| Διάσταση συσκευασίας (χιλ.) | L100 Χ W80 Χ H10 ή L140xW100xH15 | ||||||
Επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
Διαταγή των πληροφοριών
| Διαμόρφωση | Αριθμός καναλιών | 1$ο κανάλι | Τύπος ινών | Μήκος ινών | In/Out συνδετήρας |
|
M=Mux D=Demux O=OADM |
04=4 κανάλι
08=8 κανάλι 16=16 κανάλι 18=18 κανάλι ...... |
27=1270nm ...... |
1=Bare ίνα 2=900um Χαλαρός σωλήνας καλώδιο 3=2mm καλώδιο 4=3mm |
1=1m 2=2m S=Specify |
0=None ...... |
