Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μήκος κύματος λειτουργίας: | Πλέγμα ITU 100GHz | Τύπος ινών: | 250um γυμνή ίνα 0.9/2.0/3.0mm χαλαρός σωλήνας |
|---|---|---|---|
| Μήκος ινών: | 1m ή προσαρμοσμένος | In/Out συνδετήρας: | FC SC LC ST |
| Αριθμός καναλιών: | 4/8/16CH | 1$ο κανάλι: | C21 C22 C23… C59 C60 C61 |
| Διαμόρφωση: | Mux/Demux | συσκευασίες: | Κιβώτιο ABS, κασέτα LGX, ράφι που τοποθετείται |
| Επισημαίνω: | Αθερμικό AWG Moudele,Πολυδιαυλωτής DWDM Mux Demux |
||

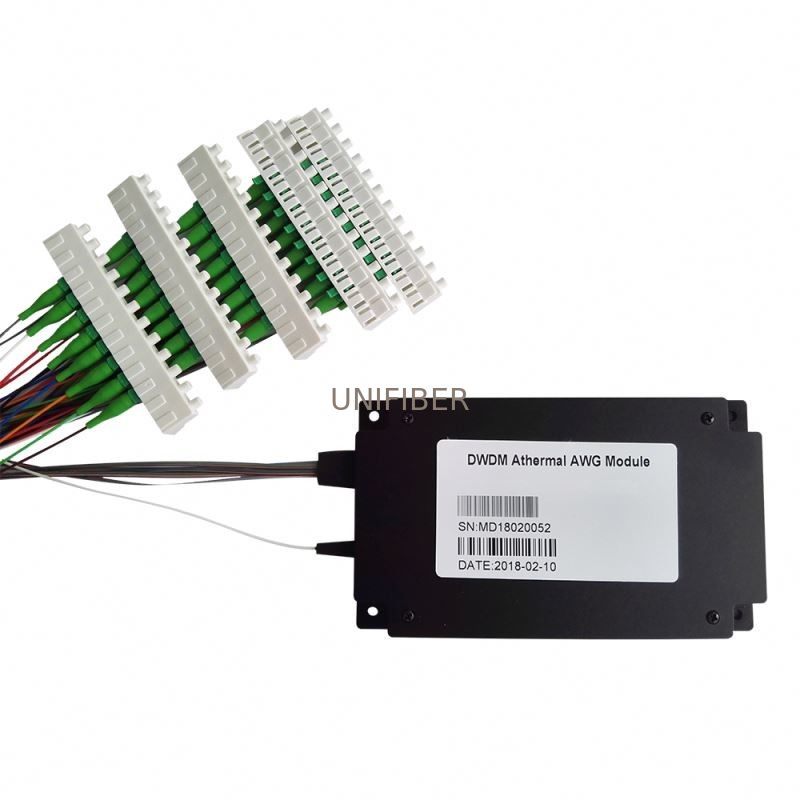

Συμπαγής επίπεδης κορυφής ενιαία ίνα Mux Demux κιβωτίων ABS ενότητας AWG DWDM μεγέθους 100GHZ αθερμική (AAWG) 40CH για τα δίκτυα PON
Το αθερμικό AWG (παραταγμένο κιγκλίδωμα κυματοδηγού) είναι μια υψηλής απόδοσης συσκευή DWDM mux/demux που λειτουργεί στο διάστημα καναλιών 100GHz χωρίς την ανάγκη για τη σταθεροποίηση θερμοκρασίας. Τα επίπεδα επεξεργασμένα τσιπ πυρίτιο--πυριτίου περιλαμβάνουν τους παραταγμένους κυματοδηγούς καναλιών για να χωρίσουν ή να συνδυάσουν τα πολλαπλάσια μήκη κύματος. Το αθερμικό AWG s επιτρέπει και των σημάτων DWDM πέρα από μια ευρεία λειτουργούσα σειρά θερμοκρασίας, χωρίς την ανάγκη για την κίνηση θερμαστρών και την ηλεκτρονική ελέγχου. Αυτή η χαμηλή απώλεια εισαγωγής προσφοράς AWG, άριστη απομόνωση καναλιών, ευκολία του χειρισμού ινών, και μακροπρόθεσμη αξιοπιστία σε μια συμπαγή συσκευασία.
Χαρακτηριστικά γνωρίσματα:
MUX/DEMUX λειτουργία
Συμπαγής συσκευασία
Πολυδιαυλικός αριθμός
Telcordia GR-1209/1221 υποχωρητικό
Το αθερμικό σχέδιο, ηλεκτρική δύναμη δεν απαιτείται
Χαμηλή απώλεια εισαγωγής, χαμηλό PDL, υψηλή απομόνωση καναλιών
Εφαρμογές:
Μετάδοση DWDM
Δίκτυα περιοχής μετρό
Μεγάλης απόστασης δίκτυα
Δίκτυα PON
Δομικές μονάδες για ROADM
Δομικές μονάδες για VMUX
| Παράμετρος | Μονάδα | Γκαουσσιανός | Επίπεδης κορυφής | |
| Μήκος κύματος καναλιών (NM) | NM | ITU πλέγμα 100 Ghz | ||
| Αριθμός καναλιών | - | 16,32,40,48 ή άλλο | ||
| Ακρίβεια μήκους κύματος (NM) | NM | ± 0,05 | ||
| Απώλεια εισαγωγής (DB) | DB | < 4=""> | < 6=""> | |
| Passband καναλιών (εύρος ζώνης @-1dB) | NM | > 0,2 | > 0,3 | |
| Passband καναλιών (εύρος ζώνης @-3dB) | NM | > 0,4 | > 0,5 | |
| Συνολική λογομαχία (DB) | DB | > 20 | > 23 | |
| Κυματισμός καναλιών (DB) | DB | < 0=""> | ||
| Απομόνωση (DB) | Παρακείμενος | DB | > 25 | |
| Μη-παρακείμενος | DB | > 30 | ||
| Μέγιστη ομοιομορφία | DB | 1.2 | ||
| Χρωματική διασπορά | ps/nm | -20~+20 | ||
| Μέγιστη εξαρτώμενη απώλεια πόλωσης | DB | 0,5 | ||
| Μέγιστη διασπορά τρόπου πόλωσης | CP | 0,5 | ||
| Ελάχιστη κατευθυντικότητα | DB | > 50 | ||
| Λεπτό επιστροφής απώλειας | DB | > 45 | ||
| Μέγιστος χειρισμός δύναμης | MW | 300 | ||
| Τύπος ινών | - | SMF-28e ή άλλο | ||
| Λειτουργούσα θερμοκρασία | °C | -5 ~+70 | ||
| Θερμοκρασία αποθήκευσης | °C | -40 ~+85 | ||
| Διάσταση | χιλ. | L120 Χ W70 Χ H12 | ||
| 19 το» ράφι 1U τοποθετεί: 431.5*250*44 | ||||
Σημείωση:
1.All το στοιχείο ανωτέρω δεν περιλαμβάνει τους συνδετήρες.
2.For περισσότερες λεπτομέρειες, παρακαλώ έρχονται σε επαφή με τις πωλήσεις μας.
