Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Προϊόν: | 1x1 μηχανικός ενιαίος διακόπτης οπτικών ινών τρόπου πολλαπλού τρόπου | Μήκος κύματος: | 850/1310/1490/1550/1625/1650 |
|---|---|---|---|
| Τροφοδοσία （V）: | 3V/5V | Πρότυπο ελέγχου: | Μη μανδάλωση ή μανδάλωση |
| Διάμετρος ινών: | 250um | Μήκος ινών: | 1μ ή καθορίστε |
| Συνδετήρας: | FC/UPC | Οπτική διαδρομή: | P1-P2 P1-P3 |
| Επισημαίνω: | οπτικός διακόπτης ινών 5V 250um,FC/UPC οπτικός διακόπτης πολλαπλού τρόπου ινών,1x1 μηχανικός οπτικός διακόπτης ινών |
||

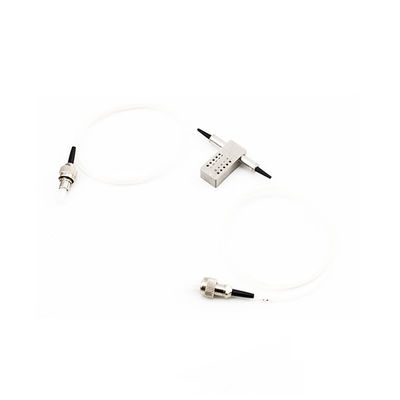

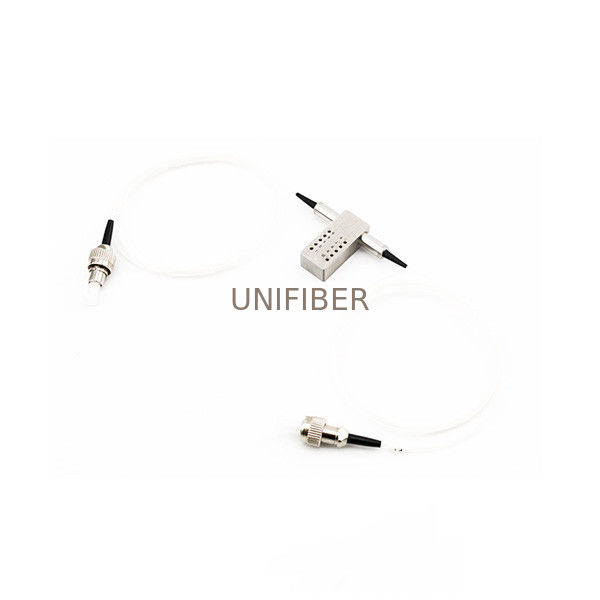

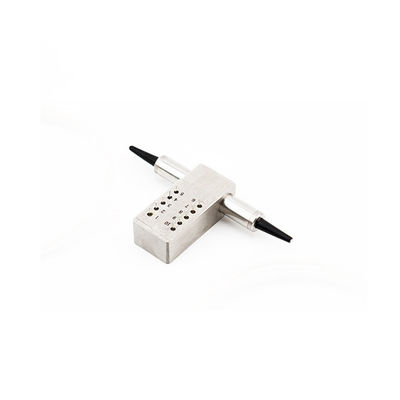

1x1 μηχανικό ενιαίο να μη-κλείσει με το μάνταλο 5V 250um FC/UPC διακοπτών οπτικών ινών τρόπου πολλαπλού τρόπου
1x1 ο μηχανικός οπτικός διακόπτης χρησιμοποιείται για να ανοίξει και να κλείσει το οπτικό σήμα. Ο μηχανικός οπτικός διακόπτης 1x1 είναι βασισμένος στην προηγμένη οπτικοηλεκτρονική ενσωματωμένη τεχνολογία. Με την ανάπτυξη της οπτικής επικοινωνίας, η οπτική συσκευή διακοπτών είναι το κλειδί σε μια νέα γενιά του όλος-οπτικού δικτύου στο εγγύς μέλλον.
| Χαρακτηριστικά γνωρίσματα | Εφαρμογές |
| Χωρίς ταίρι χαμηλότερο κόστος | Οπτικό δίκτυο |
| Χαμηλή απώλεια εισαγωγής | Προστασία/αποκατάσταση |
| Υψηλή απομόνωση καναλιών | Οπτική δρομολόγηση Singnal |
| Υψηλή σταθερότητα, υψηλή αξιοπιστία | Διαμορφώσιμος οπτικός προσθέτει/πτώση |
| Εποξικός-ελεύθερος στην οπτική πορεία | Προστασία συσκευών αποστολής σημάτων και δεκτών |
| Να κλείσει με το μάνταλο και να μη-κλείσει | Σύστημα δοκιμής δικτύων |
| Παράμετρος | 1×1-MM/SM | |
| Σειρά μήκους κύματος (NM) | 850±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | 850 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής (DB) | Τύπος: 0,5 Max: 0,8 | Τύπος: 0,4 Max: 0,6 |
| Επιστροφής απώλεια (DB) | MM≥30 SM≥50 | |
| Λογομαχία (DB) | MM≥65 SM≥70 | |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.05 | |
| Εξαρτώμενη απώλεια μήκους κύματος (DB) | ≤0.25 | |
| Εξαρτώμενη απώλεια θερμοκρασίας (DB) | ≤0.25 | |
| Επανάληψη (DB) | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος (Β) | 3.0 ή 5.0 | |
| Διάρκεια ζωής (χρόνος) | ≥10^7 | |
| Χρόνος διακοπτών (κα) | ≤8 | |
| Δύναμη μετάδοσης (MW) | ≤500 | |
| Λειτουργούσα θερμοκρασία (℃) | -20~+70 | |
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | |
| Διάσταση (χιλ.) | (Λ) 27.0× (W) 12.6× (Χ) 8,0 | |
1, προδιαγραφές μπορεί να αλλάξει χωρίς προειδοποίηση.
2, επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×1 | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| Να κλείσει με το μάνταλο | P1-P2 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός |
| Ελαφρύς στενός | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός |
| Ελαφρύς στενός | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε | |
| Θέση μια | Θέση δύο |
 |
|
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 | 36~44mA | 125Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 | 26~32mA | 175Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 | 54~66mA | 50Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 | 39~47mA | 70Ω |
Μηχανικές διαστάσεις
