1310nm 1550nm 2x2 PM Μηχανικός οπτικός διακόπτης κλείδωμα FC/APC για OADM

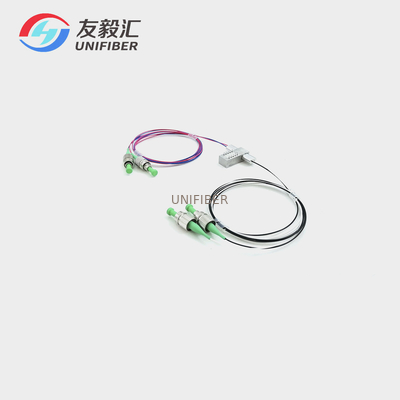

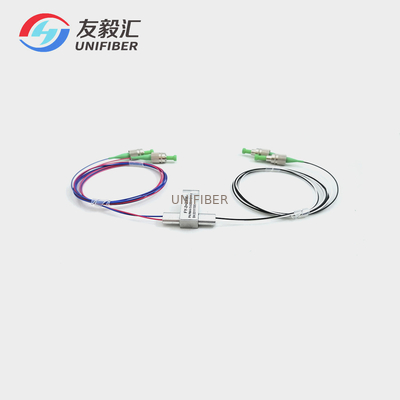

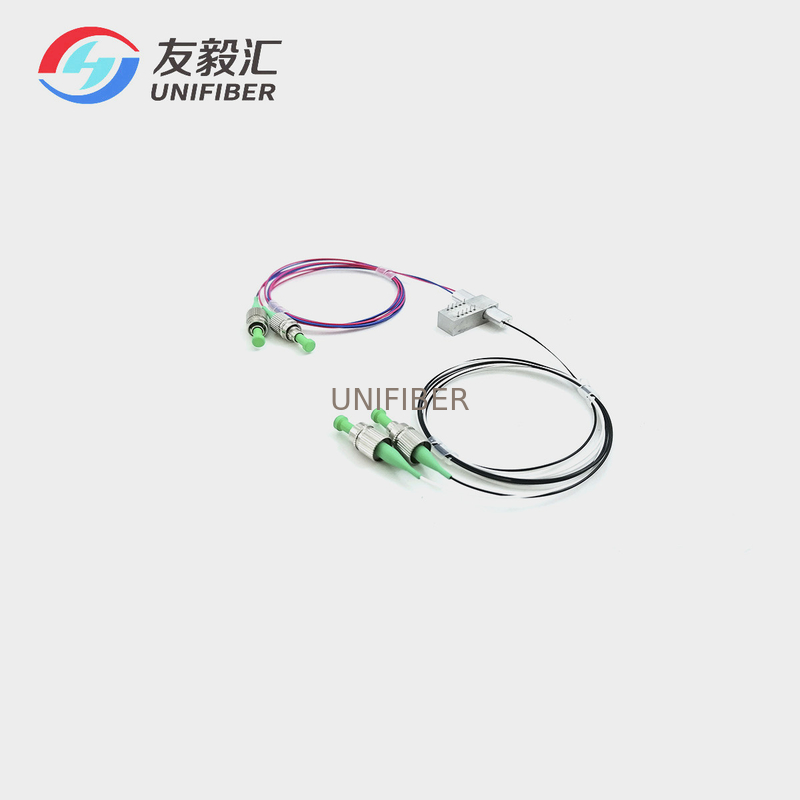

Μεγάλες Εικόνας : 1310nm 1550nm 2x2 PM Μηχανικός οπτικός διακόπτης κλείδωμα FC/APC για OADM

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Unifiber or OEM
Πιστοποίηση:	ROHS
Αριθμό μοντέλου:	Οπτικός διακόπτης 2x2 PM

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Περίπτωση φουσκαλών
Χρόνος παράδοσης:	3~5 ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	500 ΤΕΜ/ΗΜΕΡΑ

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:	Οπτικός διακόπτης 2x2 PM	Διαμόρφωση:	1x2 ή 2x2
Ινα:	ινών Panda PM	Συνδετήρας:	FC/APC
Παροχή ηλεκτρικού ρεύματος:	3V ή 5V	Μοντέλο Ελέγχου:	Κλείσιμο ή μη μανδάλωσης
Επισημαίνω:	OADM Mechanical Optical Switch , 2x2 PM Mechanical Optical Switch , FC APC PM Optical Switch

Περιγραφή μηχανικού οπτικού διακόπτη FC/APC με μηχανική συντήρηση πόλωσης (PM)

Ο οπτικός διακόπτης διατήρησης πόλωσης (PM Fiber Switches) είναι ένα παθητικό εξάρτημα που διαθέτει δύο ή περισσότερες θύρες που εκπέμπει επιλεκτικά, ανακατευθύνει ή μπλοκάρει οπτικά σήματα από μια δεδομένη θύρα εισόδου σε μια δεδομένη θύρα εξόδου σε μια γραμμή μετάδοσης οπτικών ινών.Οι διακόπτες ινών διατήρησης πόλωσης (PM) της Unifiber κατασκευάζονται από ίνες PM panda και συνδέσμους υψηλής ποιότητας που είναι συμβατοί με τα βιομηχανικά πρότυπα.

Χαρακτηριστικά

Χαμηλό κόστος
Χαμηλή απώλεια εισαγωγής
Υψηλή σταθερότητα και αξιοπιστία
Χωρίς εποξειδικά σε οπτική διαδρομή

Εφαρμογή

OADM
Παρακολούθηση συστήματος
Οπτική προστασία δικτύου
Εξοπλισμός

Προσδιορισμός

Παράμετροι	ΜΜ 2x2
Μήκος κύματος λειτουργίας (nm)	1310± 40	1550±40
Απώλεια εισαγωγής (dB)	IL (βαθμός P)
	< 1.2	< 1.2
Απώλεια εξαρτώμενης από το μήκος κύματος (WDL) (dB)	≤ 0,30	≤ 0,30
PDL (dB)	≤ 0,05	≤ 0,05
TDL(dB)	< 0,25	< 0,25
Crosstalk(dB)	>55	>55
Επαναληψιμότητα (dB)	< ± 0,02
Αναλογία εξαφάνισης (dB)	> 18
Απώλεια επιστροφής (dB)	> 55
Χρόνος εναλλαγής (ms)	<10 (Τύπος 4)
Αντίσταση (pin 1-5 ή 6-10) (ohms)	178 ± 10%
Τροφοδοτικό (V)	5
Ισχύς μετάδοσης (mW)	500
Διάρκεια ζωής (φορές)	>10 εκατομμύρια
Θερμοκρασία λειτουργίας (°C)	0~ +70
Θερμοκρασία αποθήκευσης (°C)	-45 ~ +85
Τύπος ινών	PM1310 / PM1550
Μήκος ινών (m)	1,0 +/- 0,1
Διαστάσεις (ΜxΠxΥ) (mm)	28,3 × 12,0 × 8,5

Κατάσταση ρελέ		Θύρα 1 - Θύρα 4/Θύρα 2 - Θύρα 3		Θύρα 1 - Θύρα 3/Θύρα 2 - Θύρα 4
Ηλεκτρική κίνηση	Μη μανδάλωσης	Pin1	Pin10
	μανδάλωμα	Pin1	Pin5	Pin6	Pin10
		V+	GND	GND	V+
Αισθητήρας Sates	Ασφάλιση/Μη μανδάλωσης	Pin2-3, Pin8-9 Ανοιχτό		Pin2-3, Pin8-9 Κλείσιμο
		Pin3-4, Pin7-8 Κλείσιμο		Pin3-4, Pin7-8 Ανοιχτό
