40CH Αθερμικό AWG 100Ghz DWDM Mux Demux επίπεδη κορυφή C21~C60 LC/UPC 1U Rackmount

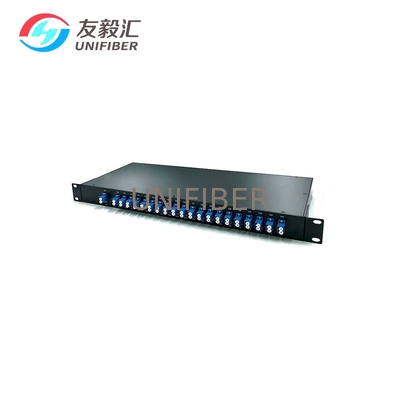

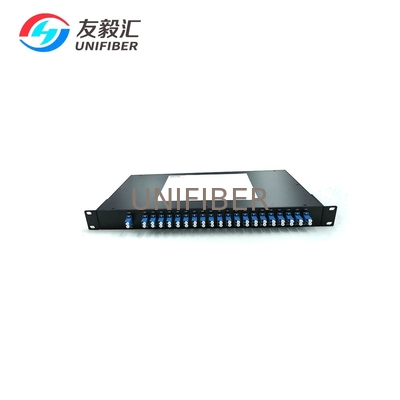

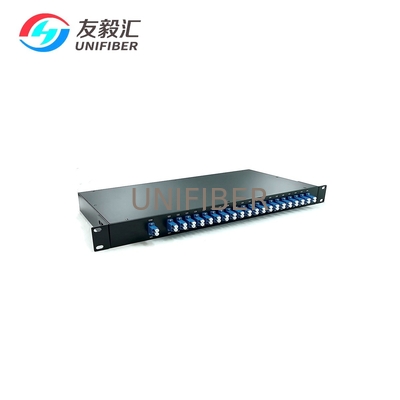

Μεγάλες Εικόνας : 40CH Αθερμικό AWG 100Ghz DWDM Mux Demux επίπεδη κορυφή C21~C60 LC/UPC 1U Rackmount

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Unifiber or OEM
Πιστοποίηση:	ROHS
Αριθμό μοντέλου:	40CH Αθερμικό AWG 100Ghz DWDM Mux Demux

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Περίπτωση φουσκαλών
Χρόνος παράδοσης:	5 έως 8 ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	100 τεμάχια/ημέρα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:	100Ghz AAWG DWDM Mux Demux	Αριθμός καναλιών:	40 κανάλια
Διαμόρφωση:	Mux+Demux	1ο κανάλι:	C21 C22 C23...C59 C60 C61
Τύπος ινών:	0.9mm	Συνδετήρας:	LC UPC

40/48CH 100G Αθερμική AWG DWDM Mux/Demux Μονάδα σε 1U Rackmountείναι συσκευή DWDM mux/demux υψηλών επιδόσεων που λειτουργεί σε διαστήματα καναλιών 100 GHz χωρίς να απαιτείται σταθεροποίηση της θερμοκρασίας.Τα επίπεδα επεξεργασμένα τσιπάκια πυριτίου σε πυρίτιο αποτελούνται από συστοιχισμένους κυματοδηγούς καναλιών για να διαχωρίζουν ή να συνδυάζουν πολλαπλά μήκη κύματοςΤα αθερμικά AWG επιτρέπουν την πολλαπλασιασμό και την αποπολλαπλασιασμό των σημάτων DWDM σε ευρύ εύρος θερμοκρασίας λειτουργίας, χωρίς την ανάγκη κινητήρα θερμαντήρα και ηλεκτρονικής παρακολούθησης.Αυτά τα AWG προσφέρουν χαμηλή απώλεια εισαγωγήςΕξαιρετική απομόνωση καναλιών, ευκολία χειρισμού ινών και μακροχρόνια αξιοπιστία σε ένα συμπαγές πακέτο.

Χαρακτηριστικά

Λειτουργία MUX/DEMUX
Μικρή συσκευασία
Αριθμός πολλαπλών καναλιών
Τελκορδία GR-1209/1221 συμμορφούμενη
Αθερμική σχεδίαση, δεν απαιτείται ηλεκτρική ενέργεια
Χαμηλή απώλεια εισαγωγής, χαμηλή PDL, υψηλή απομόνωση καναλιού

Εφαρμογή

Διαβίβαση DWDM
Δίκτυα μητροπολιτικής περιοχής
Δίκτυα μεγάλων αποστάσεων
Δίκτυα PON
Κτίρια για το ROADM
Κτίρια για το VMUX

Προδιαγραφές

Παράμετρος	Προδιαγραφές			Μονάδες	Σημειώσεις
Παράμετρος	Ελάχιστο	Τύπος	Μαξ	Μονάδες	Σημειώσεις
Διαχωρισμός καναλιών	100			GHz
Αριθμοί του καναλιού	40/48			Διάδρομοι
Συχνότητες καναλιών	Δίκτυο ITU			THz
Διαθέσιμο φάσμα συχνότητας καναλιών	191.70		196.40	THz
Διάδρομος διασταύρωσης	- Δώδεκα.5		+12.5	GHz
Διάδρομος διασταύρωσης	-Τίποτα.10		+0.10	nm
Ακριβότητα κεντρικού μήκους κύματος	-Τίποτα.05		+0.05	nm
Απώλεια εισαγωγής			5.5	dB	@Κέντρο μήκους κύματος
Απώλεια εισαγωγής			6.0	dB	Πλήρες εύρος ζώνης
Περσόγραφο Ripple		1.0	1.5	nm	Πλήρες εύρος ζώνης
Διάφραση ζώνης @1.0dB	0.32			nm
Διάφρασμα ζώνης @3.0dB	0.58			nm
Διάφρασμα ζώνης @ 20dB			1.20	nm
Ομοιομορφία απώλειας εισαγωγής στην ITU			1.50	dB
Απώλεια που εξαρτάται από την πόλωση			0.5	dB
Απομόνωση γειτονικών καναλιών	27	30		dB
Απομόνωση μη παρακείμενων καναλιών	30	35		dB
Συνολική διασταυρούμενη συζήτηση	24	24		dB
Οδηγία	45			dB
Απώλεια επιστροφής με συνδέσμους	40	45		dB
Χρωματική διασπορά	-20		+20	PS/nm
ΔΕΠ			0.5	σπ
Οπτική επεξεργασία ισχύος κοινού λιμένα			24	dBm

Διάδρομος	ΔΟΕ	Συχνότητα	Διάστημα κύματος	Διάδρομος	ΔΟΕ	Συχνότητα	Διάστημα κύματος
- Όχι, όχι, όχι.	Διάδρομος	THz	nm	- Όχι, όχι, όχι.	Διάδρομος	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	Διάφορα πράγματα.	×	×	×	Διάφορα πράγματα.	Ακριβώς.	×	×
	Πακέτο	Μονάδα	Χώρος καναλιών	Προφίλ ζώνης πέρασης	Διάδρομος	Ξεκινήστε.	Επικοινωνία	Περάστε.
	Πακέτο	Τύπος	Χώρος καναλιών	Προφίλ ζώνης πέρασης	Αριθμός	Διάδρομος	Επικοινωνία	Περάστε.
Α=Αθερμικό	1U=1U	M=Mux	1=100GHz	F=Κοντάστρωμα	32=32	C17=C17	0=Καμία	0=Καμία
Α=Σάτρα	2U=2U	D=Demux	2=50GHz	G=Gauss	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W = μήκος κύματος	ΣΤ=Πλακέτο	1=Mux και Demux			48=48		2=FC/APC	2=FC/APC
G=Τέτρα							3=SC/UPC	3=SC/UPC
M=Μοντέλο							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
