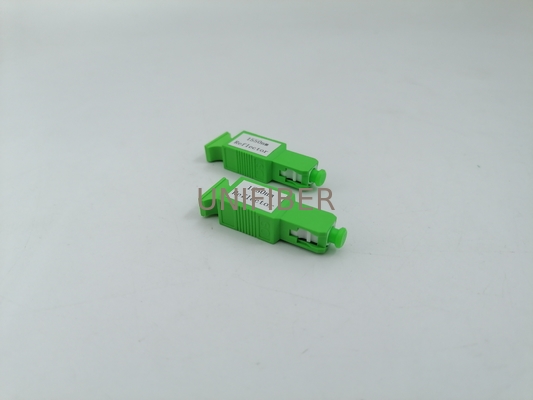

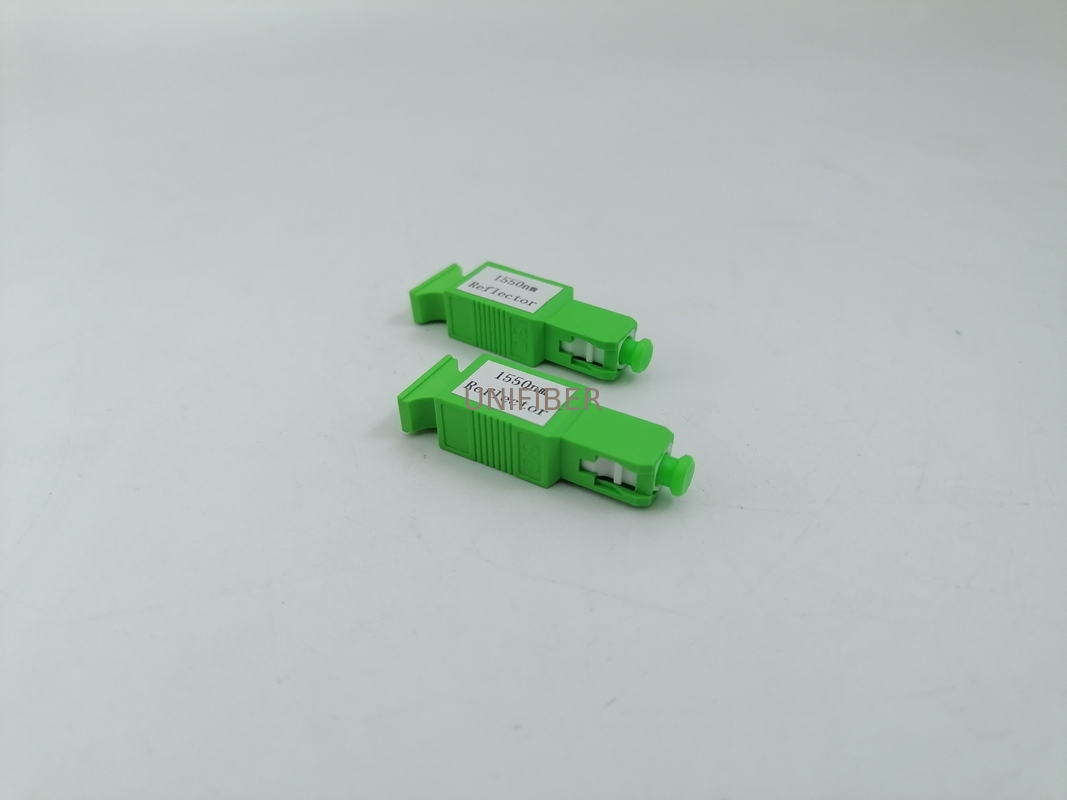

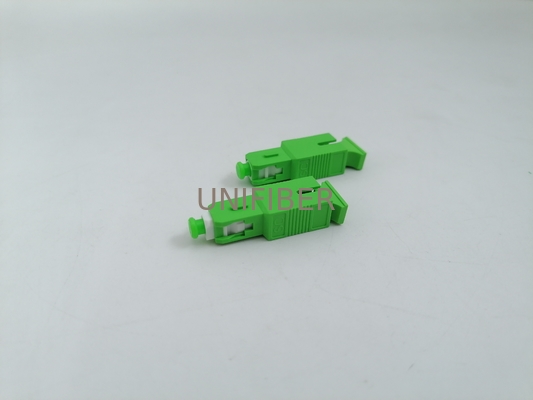

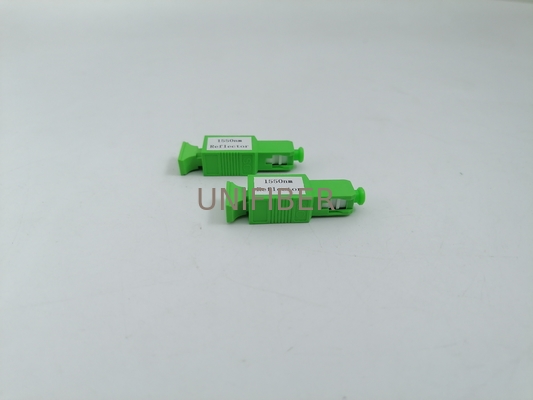

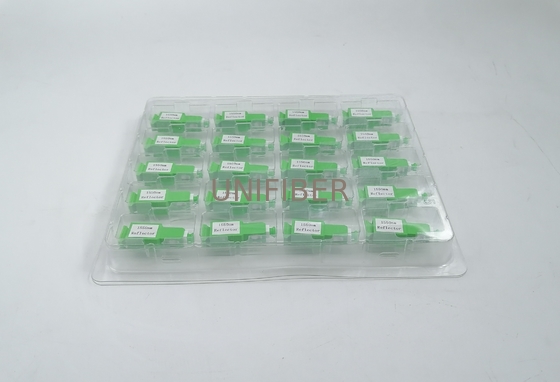

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
ο αντανάκλαστης OTDR βρίσκεται σε όλες τις πλευρές της μονάδας οπτικού δικτύου (ONU) ενός παθητικού οπτικού δικτύου (PON), το οποίο αντικατοπτρίζει το σήμα δοκιμής από το OTDR στη πλευρά του τερματικού οπτικού δικτύου (OLT),ενώ το σήμα κυκλοφορίας του συστήματος PON θα περάσει από τον ανακλαστήρα με πολύ μικρή απώλειαΟ αντανάκλασης OTDR χρησιμοποιείται για να βοηθήσει στην αύξηση της ευαισθησίας του OTDR για τον έλεγχο της οπτικής συνέχειας ενός συνδρομητή και την αντιμετώπιση προβλημάτων.
Χαρακτηριστικά
Μικρή απώλεια εισαγωγής και ανακλαστικότητα σε μήκος κύματος κυκλοφορίας
Υψηλή ανακλαστικότητα σε μήκος κύματος δοκιμής
Εύκολη εγκατάσταση
Εξαιρετική αξιοπιστία και περιβαλλοντική σταθερότητα
Συμβατό με GPON, EPON, GEPON
Εφαρμογή
Δίκτυο FTTX
Επεξεργασία προβλημάτων FTTX
Προδιαγραφές
| Παράμετρος | Προδιαγραφές | ||
| Διάστημα κύματος | Διάταξη περάσματος | 1260 ~ 1360 & 1460 ~ 1600 & 1600 ~ 1625 | |
| Διάταξη αντανάκλασης | 1644.5~1655.5 | ||
| Απώλεια εισαγωγής (dB) | Πέρασμα ζώνης @ 1260-1360 | ≤ 1.4 | |
| Διάταξη διέλευσης @1460-1600 | ≤ 1.4 | ||
| Διάταξη διέλευσης @1600-1625 | ≤3.4 | ||
| Αντανακλαστική ζώνη @1644.5~1655.5 | ≥ 21 | ||
| Απώλεια απόδοσης (dB) | Αντανακλαστική Τάξη @ 1260-1360 | ≥ 35 | |
| Αντανακλαστικό Τάγμα @ 1460-1600 | ≥ 30 | ||
| Αντανακλαστική ζώνη @1600~1625 | ≥ 20 | ||
| Αντανακλαστική ζώνη @1644.5~1655.5 | ≤ 1.0 | ||
| Απώλεια που εξαρτάται από την πόλωση (dB) | ≤0.3 | ||
| TDL (dB) | ≤0.5 | ||
| Κύκλος (dB) | ≤0.5 | ||
| Μέγιστη οπτική μεταφορά ισχύος (dBm) | 27 | ||
| Χρόνοι σύνδεσης (χρόνοι) | 500 | ||
| Συνδέσεις εισόδου/εξόδου | *SC/APC | ||
*Σημείωση: Ο τύπος SC/UPC, LC/UPC και LC/APC είναι διαθέσιμος κατόπιν αιτήματος..
