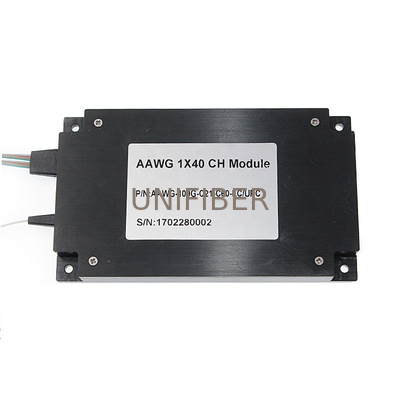

40CH PM AAWG μονάδα Gaussian C21~C60 FC/APC αργός άξονας λειτουργίας

Μεγάλες Εικόνας : 40CH PM AAWG μονάδα Gaussian C21~C60 FC/APC αργός άξονας λειτουργίας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Unifiber or OEM
Πιστοποίηση:	ROHS
Αριθμό μοντέλου:	Μονάδα PM AAWG Athermal AWG

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα

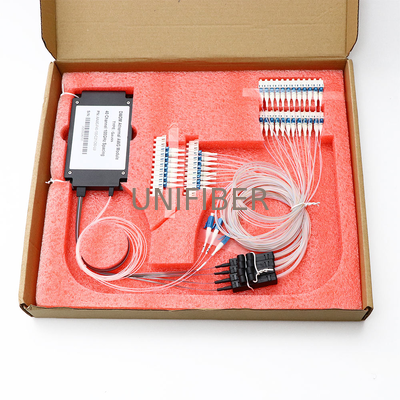

Συσκευασία λεπτομέρειες:	Κουτί από χαρτόνι
Χρόνος παράδοσης:	3~5 μέρες
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	500 τμχ/ημέρα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:	Μονάδα 40CH PM AWG	Αριθμός καναλιών::	40CH
Μήκος κύματος:	C21 έως C60	Διάστιχο καναλιών:	100 γρ
Μορφή φίλτρων:	Flat Top ή Gaussian	Συνδέτης εισόδου/εξόδου:	LC/UPC
Μήκος ινών:	0,5μ, 1μ, 1,5μ 2μ	Πακέτο:	Module ή Rack Mounted
Επισημαίνω:	40CH PM AAWG μονάδα Gaussian C21-C60 , Πολλαπλέξερ διαίρεσης μήκους κύματος FC/APC , Μονάδα PM AAWG με αργό άξονα

40CH PM AAWG μονάδα Gaussian C21~C60 FC/APC αργός άξονας λειτουργίας

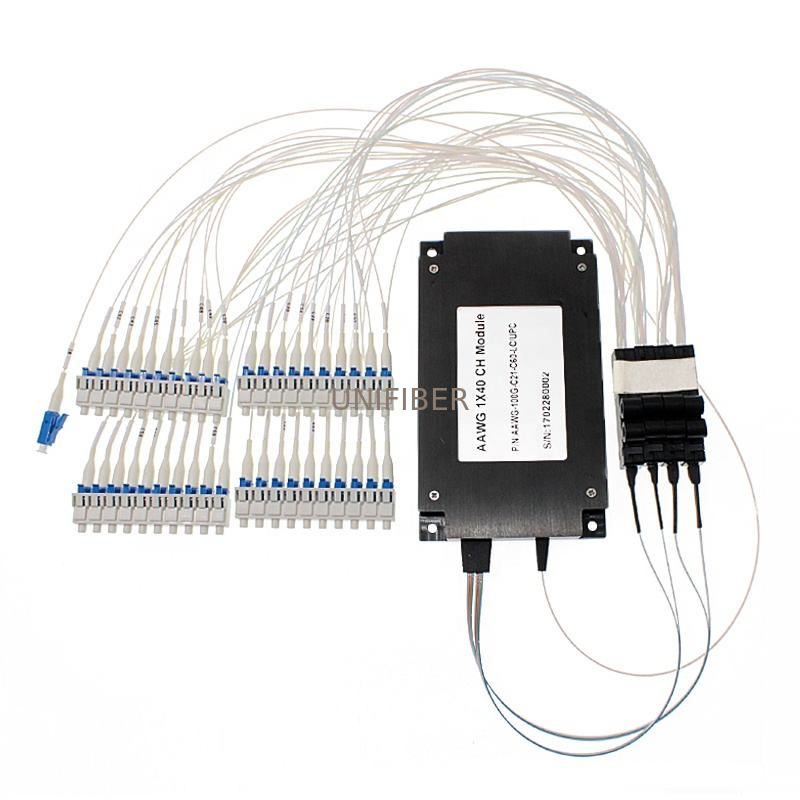

Polarization Maintaining fiber PM AAWG Module is a planar lightwave circuit (PLC) device that multiplexes or demultiplexes dozens of wavelengths in the C-band (1525-1565nm) with ultra-fine spacing down to 50GHz (0Χτισμένο με τεχνολογία κυματοδηγού πυριτίου και ενσωματωμένο με πινέλες ινών PM, παρέχει επίπεδο ή γαυστικό φιλτράρισμα για συνεπή συστήματα τηλεπικοινωνιών, datacom και δοκιμών.

Βασικά χαρακτηριστικά

Μέχρι 96 κανάλια @ 50GHz/100GHz/150GHz
Χαμηλή απώλεια εισαγωγής θύρας, υψηλή απομόνωση
Επιλέξιμες επιλογές για τοποθέτηση σε ράφι ή στερέωμα 1U
Συμβατότητα δικτύου ITU C-Band
Περιβαλλοντική αξιοπιστία

Εφαρμογές

Συνοχή οπτικών μεταφορών ∙ Συστήματα DWDM 100G/400G/800G
Διασύνδεση κέντρου δεδομένων (DCI)
Δίκτυα πυκνής οπτικής επικοινωνίας
Οπτικοί ενισχυτές και συστήματα EDFA
Οπτική δοκιμή και μέτρηση
Οπτικές πλατφόρμες ευαίσθητες στην πόλωση

Τεχνικές προδιαγραφές

Παράμετρος	Μονάδα	Αξία
Λειτουργικό μήκος κύματος	nm	1525~1565
Κέντρο μήκους κύματος	nm	Δίκτυο ITU ((C13 ~ C64) ή προσαρμοσμένο
Λιμάνι της Μάγχης	nm	3240, 32.40,44,4860, 80,88,96
Διαχωρισμός καναλιών	nm	150GHz (1,2nm) 100GHz (0,8nm) 50GHz (0,4nm)
Διάδρομος διασταύρωσης	Ελάχιστο	nm	Πάνω από 0.1105
Τεχνολογία	-	Σπίτι-πάνω. Σπίτι-πάνω.
Διάταξη πέρασης @ 1dB	Ελάχιστο	nm	0.92 0.38 0.2 0.02
Διάταξη πέρασης @ 3dB	Ελάχιστο	nm	1.2 0.58 0.4 0.4 0.26
Απώλεια εισαγωγής λιμένα	Μαξ	dB	5.5 5.2 3.8 6.0
Απομόνωση Δίπλα	Ελάχιστο	dB	Πάνω από 11 Πάνω από 25 Πάνω από 27 Πάνω από 25
Απομόνωση	Ελάχιστο	dB	≥23 ≥29 ≥30 ≥29
Ομοιομορφία	Μαξ	dB	1.5
Ρίππλ	Μαξ	dB	0.5∙ 0.5∙ 1.5∙ 0.5
Ποσοστό εξαφάνισης	Ελάχιστο	dB	18 15 18 16
Επιστροφή απώλειας	Ελάχιστο	dB	40
Οδηγία	Ελάχιστο	dB	50
Διαχείριση ισχύος	Μαξ	mW	300
Τύπος ινών	-	PM 1550 ίνες
Επιχρίσεις από ίνες	Εμ...	250 μm / 900 μm χαλαρό σωλήνα
Φύλη προς εκτοξευτικό μήκος	Α1	χμ	500
Διάχυση προς μήκος συνδέσμου	L2	χμ	500
Συνδετήρας	-	ΛΚ/UPC ή προσαρμοσμένο
Μέγεθος (HxWxD)	χμ	120x70x11,482x250x44, 482x230x44
Θέρμανση λειτουργίας	°C	-5~65
Θέρμανση αποθήκευσης	°C	-40~85
