Ίνα: | Singlemode | Εφαρμογή: | Αγωγός/εναέριος/άμεσος ενταφιασμός |
---|---|---|---|
Αρίθμηση ινών: | 2-288 πυρήνας | Συσκευασία: | Ξύλινο τύμπανο |
Δομή: | Προσαραγμένος χαλαρός σωλήνας | Θωρακισμένος: | Ζαρωμένη ταινία χάλυβα |
Υψηλό φως: | Θωρακισμένο καλώδιο ξεμπλοκαρίσματος θηκών PE,Μη μεταλλικό θωρακισμένο καλώδιο ξεμπλοκαρίσματος,Καλώδιο πτώσης οπτικών ινών GYXTW |

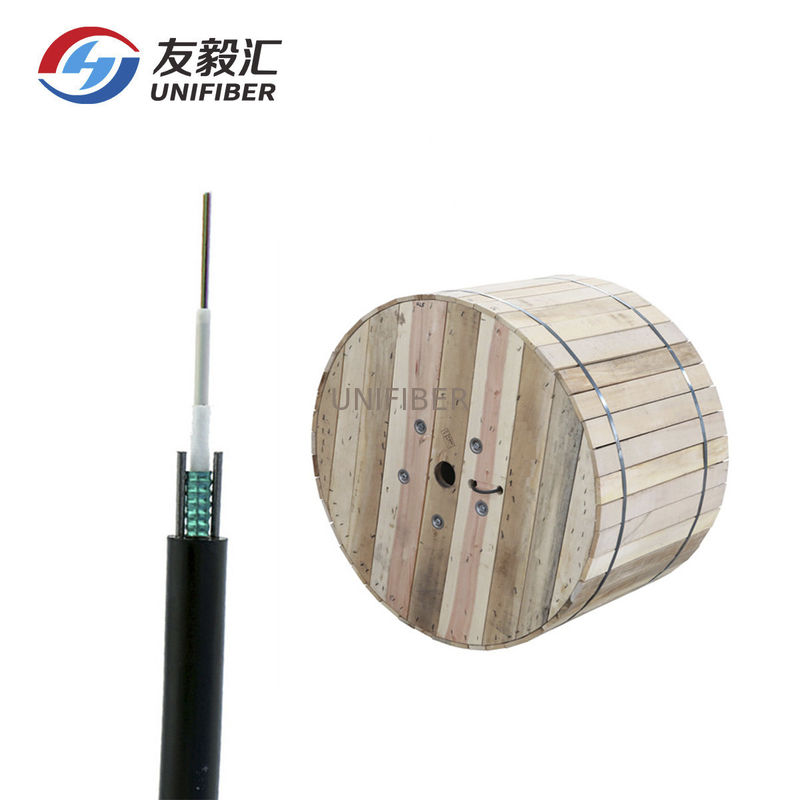

Υπερυψωμένη οπτικών ινών καλωδίων 12/24/36/48 θήκη GYXTW PE τρόπου G652D πυρήνων υπαίθρια θωρακισμένη μη μεταλλική ενιαία
Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Αντίσταση και ευελιξία συντριβής
Καλή μηχανική και εκτέλεση θερμοκρασίας
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Ενίσχυση PSP moisture-proof
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Εφαρμογή
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Παράμετρος ινών
Αριθ. | Στοιχεία | Μονάδα | Προδιαγραφή | |
G.652D | ||||
1 | Διάμετρος τομέων τρόπου | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Διάμετρος επένδυσης | μm | 124.8±0.7 | |
3 | Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
4 | Concentricity πυρήνας-επένδυσης λάθος | μm | ≤0.5 | |
5 | Διάμετρος επιστρώματος | μm | 245±5 | |
6 | Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
7 | Επένδυση-επένδυση Concentricity του λάθους | μm | ≤12.0 | |
8 | Μήκος κύματος διακοπών καλωδίων | NM | λcc≤1260 | |
9 | Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Παράμετροι καλωδίων
Στοιχεία | Προδιαγραφές | |
Αρίθμηση ινών | 2~24 | |
Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250µm±15µm |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
Χαλαρός σωλήνας | Διάσταση | 2.10mm±0.05mm |
Υλικό | PBT | |
Χρώμα | Φυσικός | |
Μέλος δύναμης | Διάμετρος | 1.0mm |
Υλικό | Χάλυβας | |
Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
Υλικό | PE | |
Χρώμα | Μαύρος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Στοιχεία | Ενώστε | Προδιαγραφές |
Tensio (μακροπρόθεσμο) | Ν | 600 |
Ένταση (βραχυπρόθεσμη) | Ν | 1500 |
Συντριβή (μακροπρόθεσμη) | N/10cm | 300 |
Συντριβή (βραχυπρόθεσμη) | N/10cm | 1000 |
Ελάχιστη ακτίνα κάμψεων (δυναμική) | χιλ. | 20D |
Ελάχιστη ακτίνα κάμψεων (στατική) | χιλ. | 10D |
Θερμοκρασία εγκατάστασης | ℃ | -20~+60 |
Λειτουργούσα θερμοκρασία | ℃ | -40~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+70 |
Τεχνική παράμετρος
Αρίθμηση ινών | Διάμετρος καλωδίων (χιλ.) | Βάρος καλωδίων (kg/km) |
Εκτατή δύναμη Πολύ/απότομα Όρος (ν) |
Αντίσταση συντριβής Πολύ/απότομα Όρος (N/100mm) |
Κάμψη Ακτίνα στατική/δυναμική (χιλ.) |
2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Χαρακτηριστικά μετάδοσης | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Ανώτατη μείωση (dB/km) (+20℃) |
850 NM | 3.0 | 3.3 | ||
1300 NM | 1.0 | 1.0 | |||
1310 NM | 0,36 | 0,4 | |||
1550 NM | 0,24 | 0,23 | |||
Καλώδιο χαριτωμένος-από το μήκος κύματος (NM) | ≤1260 | ≤1450 |
