Ανακλαστήρας οπτικών ινών 1550nm OTDR FBG Δίκτυα SC/APC PON

1550nm OTDR FBG fiber optic reflector SC/APC PON networks

Μεγάλες Εικόνας : Ανακλαστήρας οπτικών ινών 1550nm OTDR FBG Δίκτυα SC/APC PON

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Unifiber or OEM
Πιστοποίηση:	ROHS
Αριθμό μοντέλου:	Ανακλαστήρας οπτικών ινών OTDR FBG 1550nm

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	100
Τιμή:	Negotiable

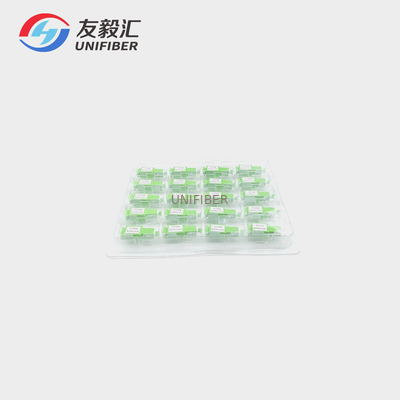

Συσκευασία λεπτομέρειες:	Περίπτωση φουσκαλών
Χρόνος παράδοσης:	3~5 ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10000 τμχ/ημέρα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Προϊόν:	Ανακλαστήρας οπτικών ινών OTDR FBG	Μήκος κύματος:	1550nm

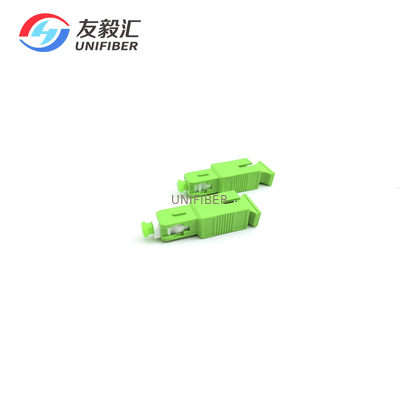

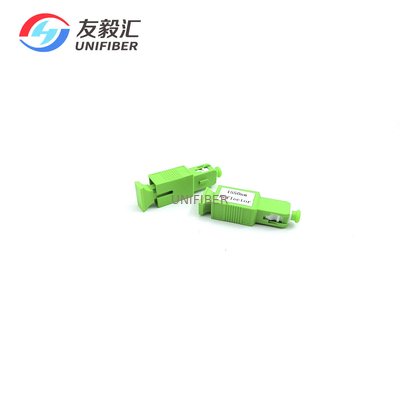

Συνδετήρας:	SC/APC αρσενικό θηλυκό	Χρώμα:	πράσινος
Εφαρμογή:	Παρακολούθηση δικτύου FTTx	Εμπορικό σήμα cOem:	Υποστήριξη

Περιγραφή του ανακλαστήρα οπτικών ινών 1550nm OTDR FBG SC/APC

Ο ανακλαστήρας FBG είναι μια τυπική δομή σύνδεσης τύπου SC/LC, η οποία συσκευάζει ένα ειδικό FBG στον κεραμικό δακτύλιο.
Ο ανακλαστήρας πλέγματος ινών bragg είναι ένας χαμηλού κόστους ειδικός ανακλαστήρας ζώνης τοποθετημένος στην πλευρά της μονάδας οπτικού δικτύου (ONU).Μπορεί να αντανακλά παλμούς φωτός (1650 +/- 5 nm) από το OTDR στην πλευρά του ακροδέκτη της γραμμής ινών (OLT) σχεδόν 100%, ενώ οι ζώνες εργασίας του παθητικού οπτικού δικτύου (PON) μεταδίδονται κανονικά.Το OTDR μπορεί να καθορίσει εάν η γραμμή ίνας είναι κανονική ανιχνεύοντας το σήμα που ανακλάται από τον ανακλαστήρα πλέγματος ινών.Όταν το ανακλώμενο σήμα είναι χαμηλότερο από την κανονική τιμή, η απώλεια γραμμής είναι πολύ μεγάλη.όταν η τιμή ανάκλασης είναι 0, η γραμμή οπτικών ινών έχει σπάσει. Επομένως, μπορούμε να διατηρήσουμε τη γραμμή ίνας στο χρόνο με την παρακολούθηση σε πραγματικό χρόνο της γραμμής ινών.

Εφαρμογή Οπτικού Ανακλαστήρα

Δίκτυο PON

Δοκιμή OTDR
Τερματικό Κεντρικό Γραφείο
FTTX

Χαρακτηριστικά του ανακλαστήρα οπτικών ινών

Χαμηλή απώλεια εισαγωγής και ανακλαστικότητα στο μήκος κύματος κυκλοφορίας
Υψηλή ανακλαστικότητα σε μήκος κύματος δοκιμής
Εύκολο στην εγκατάσταση
Εξαιρετική αξιοπιστία και περιβαλλοντική σταθερότητα
Συμβατό με GPON, EPON, GEPON

Προσδιορισμός

Παράμετρος	Μονάδα	αξία
Εύρος μήκους κύματος ζώνης διέλευσης	nm	1260~1360 & 1460~1520 & 1575~1670
Αντανακλά το εύρος μήκους κύματος της ζώνης	nm	1545~1555
IL (1260nm-1360nm)	dB	≤1,5
IL (1460nm-1520nm)	dB	≤2
IL (1545nm-1555nm)	dB	≥20
RL (1260nm-1360nm)	dB	≥35
RL (1460nm-1520nm)	dB	≥30
RL (1575nm-1670nm)	dB	≥30
RL (1545nm-1555nm)	dB	≤1
PDL	dB	≤0,4
Ripple (BAND REFLECT)	dB	≤0,6
TDL	dB	≤0,5
Θερμοκρασία λειτουργίας	℃	-20~+65
Σχετική υγρασία	%RH	5~95
Συνδετήρας		Τύπος εξασθενητή SC/APC ή LC/APC
