ΖΩΝΗ ΜΕΤΑΔΟΣΗΣ: | 1260 ~ 1625 NM | ΖΩΝΗ ΑΝΤΑΝΑΚΛΑΣΗΣ: | 1644.5 ~ 1655,5 NM |
---|---|---|---|
Τύπος συνδετήρων: | SC LC | Οπτική δύναμη: | 27dBm |
Απώλεια εισαγωγής (1260nm-1360nm): | 1,2 DB | Επιστροφής απώλεια (1260nm-1360nm): | DB 35 |
Υψηλό φως: | Ανακλαστήρας οπτικών ινών FBG,Ανακλαστήρας οπτικών ινών Sc LC,ανακλαστήρας κιγκλιδωμάτων 1625nm Bragg |

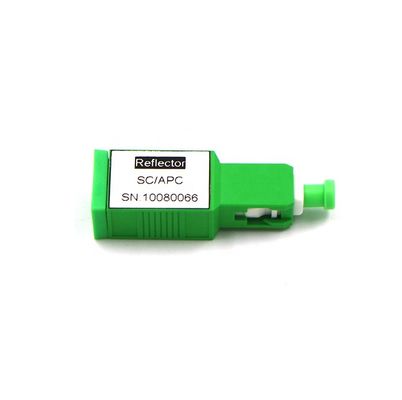

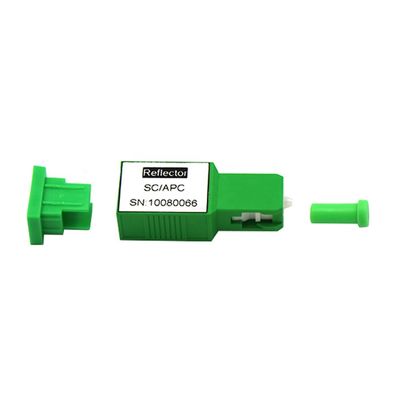

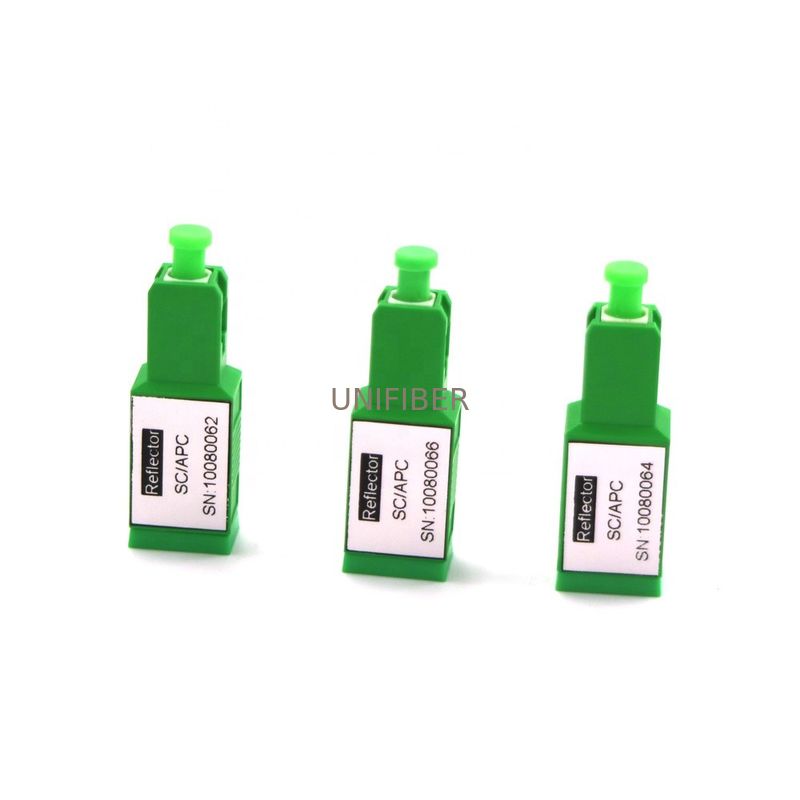

Ανακλαστήρας 1260-1625nm κιγκλιδωμάτων Sc FBG (κιγκλίδωμα Bragg ινών) οπτικός
Ο ανακλαστήρας ινών, επίσης γνωστός ως φίλτρο κιγκλιδωμάτων Bragg ινών, εγκαθίσταται συνήθως στο μπροστινό μέρος ONU του οπτικού δικτύου. Συνδυασμένο με τον εξοπλισμό OTDR, μπορεί να πραγματοποιήσει το σημείο για να δείξει (PTP) ή το point-to-multipoint έλεγχο δικτύων (PTMP) της οπτικής σύνδεσης, η οποία μπορεί να απεικονίσει την ανωμαλία δικτύων γρήγορα και ακριβώς Ο ανακλαστήρας ινών πλεξίδων Sc (FBG) έχει τα πλεονεκτήματα της χαμηλής απώλειας εισαγωγής, της υψηλής ανακλαστικότητας, της κατάλληλης εγκατάστασης, κ.λπ., και είναι μια ιδανική οπτική συσκευή για τον έλεγχο συνδέσεων δικτύων Χρησιμοποιείται ευρέως στο δίκτυο PON, εξεταστικών OTDR δοκιμή δωματίων, κεντρικών υπολογιστών, FTTX και άλλοι τομείς.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
κιγκλίδωμα που ενσωματώνεται στην ίνα, απαλλαγμένη από την περιβαλλοντική ρύπανση
υψηλή αξιοπιστία, μακράς διαρκείας προσδοκία
Ο συντελεστής ανάκλασης είναι υψηλός για τις ζώνες που πρέπει να εμποδιστούν (επάνω από 99,5%), κοντά στη συνολική αντανάκλαση
Το μήκος κύματος της ζώνης αντανάκλασης ελέγχεται ακριβώς (1643.5nm ~ 1656.5nm)
Στη????????? άκρη της μετάβασης η ζώνη είναι πολύ στενή (λιγότερο από 2nm), αυτή η περιοχή είναι all-pass
Χρησιμοποίηση της τυποποιημένης κοινής δομής προσαρμοστών, εύκολη σύνδεση
Προδιαγραφή:
Στοιχείο | Μονάδα | Ανακλαστήρας Sc FBG, τύπος πλεξίδων | ||
Λειτουργούσα ζώνη | Ζώνη μετάδοσης | NM | 1260~1625 | 1260~1600 |
Ζώνη αντανάκλασης | NM | 1645~1655 | 1625~1650 | |
Ζώνη μετάδοσης | IL | DB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
>21 @1645~1655nm | >21 @1620~1630nm | |||
ORL | DB | >35 @1260~1360nm | >35 @1260~1360nm | |
>35 @1460~1600nm | >35 @1460~1580nm | |||
>25 @1600~1625nm | >25 @1580~1600nm | |||
Ζώνη αντανάκλασης | IL | DB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
PDL | DB | ≤0.4 | ||
Κυματισμός | DB | ≤0.6 | ||
TDL | DB | ≤0.5 | ||
Μέγιστη οπτική δύναμη | dBm | ≤27 | ||
Ferrule τύπος | / | PC ή APC | ||
Τύπος ινών | / | G657A1 και 900um χαλαρώνουν το σωλήνα | ||
Κατεύθυνση μετάδοσης | / | Ομοιοκατευθυνόμενος | ||
Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | ||
Λειτουργούσα υγρασία | %RH | 5~95 | ||
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
